概述

ETK-LXQ型非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y形接線的中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能優異、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫?zé)Y(jié)而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，倍受用戶青睞。

根據系統電壓分類，消諧器分為6kV、10kV、35kV三種；根據外形結構分類，消諧器分為長方形和圓柱形兩種：LXQⅠ型是長方形的消諧器，LXQⅡ、LXQⅢ型是圓柱形的消諧器。

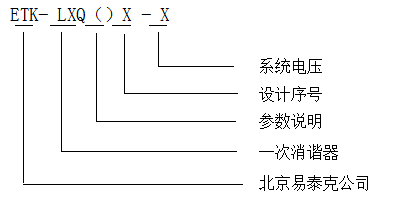

二、型號說明

注：1、參數說明中只有D參數，型號中加D參數的一次消諧適用半絕緣壓變，不加D參數的一次消諧適用全絕緣壓變；

? ? ? ? 2、設計序號中有Ⅰ、Ⅱ、Ⅲ，Ⅰ型是長方形的消諧器，Ⅱ、Ⅲ型是圓柱形的消諧器。

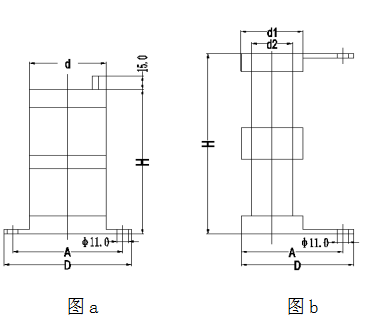

一次消諧外形圖及尺寸

安裝方式

一次消諧器必須安裝在壓變中性點與地之間，下端固定接地，上端接中性點，如下圖所示。若安裝在壓變柜內，消諧器與周圍接地體的距離建議≥2cm。消諧器上端與壓變中性點采用絕緣導線連接。消諧器不分正負極，一般垂直安裝，也可以水平安裝。
