概述

ETK-SGZM事故照明切換屏，是我公司依據《發電廠、變電所工程和繼電保護試驗儀表配置定額》和電力工業部《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定及用戶所提交直流自動切換的要求設計制造的產品。開關選用高分斷小型斷路器，保護了線路的短路和過載，為提高各種工作的質量、保障人身和設備的安全，提供了可靠保證。

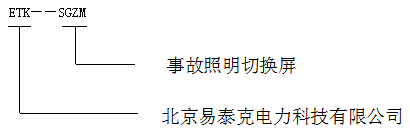

型號說明

使用條件

   3.1戶內使用，且室內通風良好。

   3.2海拔高度小于2km。

   3.3環境溫度：-10℃～+50℃

   3.4相對濕度不大于90%。

   3.5大氣壓力80～110Kpa。

3.6周圍介質無導電塵埃與導致金屬或絕緣損壞的腐蝕性氣體、霉菌等。

技術參數

4.1工作電源：交流:三相四線380V，50Hz，直流:220V兩路輸入互為切換。

4.2額定輸出

4.2.1額定輸出電流總?cè)萘?00A（或容量根據用戶定做）。

4.2.2每路輸出電壓220V，一般為10路（路數根據用戶實際需求定做）。

設計與安裝

7.屏體結構為PK-10型，前后門帶鎖。

外形尺寸為2260×800×600或2360×800×600（高×寬×深），單位為mm。

7.2  安裝時將接地端與地網可靠連接，再將三相四線交流電源引入屏內的斷路器ZK上口（A，B，C，N）。直流接入直流接觸器2C上口（正，負）。
