概述

ETK-GZD微機高頻開關電源系統是北京易泰克電力科技有限公司根據電力工程直流系統的技術要求，結合多年研制生產電力自動化設備的實踐經驗，開發生產的高頻開關直流系統及相關配套設備?，F(xiàn)已廣泛應用于電力、石油、化工、冶金、煤炭、電氣化鐵路、水泥等領域。

ETK-GZD微機高頻開關電源系統的充電部分由充電模塊組成，可以方便地組成各種大功率電源系統，融入微機智能化控制、數據采集及遠程通訊等技術，使整個直流系統處于高度自動化管理之下，全自動完成蓄電池充電過程，保證了蓄電池的長期浮充容量和使用壽命。

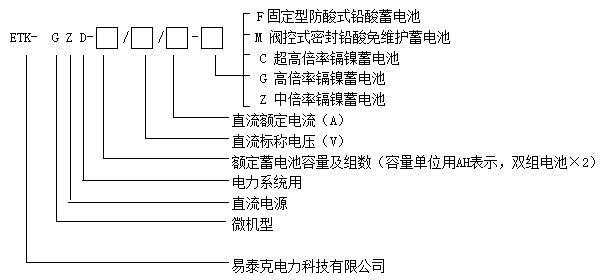

型號規格

系統特點

1采用高頻開關電源技術、模塊化設計、N＋1熱備份。

2電壓輸入范圍寬，電網適應性強。

3 充電模塊可帶電插拔，維護方便快捷。

4 有可靠的防雷及電氣絕緣防護措施，確保系統和人身安全。

5 采用大屏幕觸摸屏，點陣液晶顯示，實現全漢化實時顯示及操作。

6 可通過點擊觸摸屏進行系統參數查詢、設置，人機界面友好，操作簡單方便。

7監控系統可自動完成對電池電壓、充放電電流及溫度補償?shù)木_管理，確保電池工作在最佳狀態，延長電池使用壽命。

8 采用以微處理器為核心的集散式監控系統，模塊化設計，實施對電源系統全方位的監測、控制及電源系統的“四遙” ，實現無人值守。

9 實時監測蓄電池端電壓、充放電電流，精確控制蓄電池的均充和浮充，具有電池過欠壓告警、電池過溫告警及過充保護等功能。

10系統具有對蓄電池溫度補償?shù)墓芾砉δ堋?

系統工作原理

兩路進線電源經過雙電源切換系統將交流電源引入分配給各個充電模塊。充電模塊將輸入三相交流電轉換為直流電，給蓄電池充電，同時給合閘母線負載供電，另外合閘母線通過降壓裝置給控制母線供電。

系統中的各監控單元受主監控的管理和控制，通過通訊線將各監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶可查詢信息及操作，系統信息還可以接入到遠程監控系統。

ETK-GZD微機高頻開關電源系統主要由充電模塊、監控單元、控母饋線、合母饋線、電壓絕緣監察、調壓單元、“四遙”通信接口和蓄電池組等部分組成。

主要技術參數

1 三相輸入額定電壓：380V，50Hz；

2 輸入電壓變化范圍：323V～437V；

3 頻率變化范圍：50Hz±10%；

4 輸出電壓：DC48V、DC110V、DC220V；

5 單模塊輸出電流：DC5A、DC10A、DC20A、DC30A、DC40A；

6 交流電壓輸入范圍：380V±15%；

7 輸出限流范圍：10%～105%；

8 穩壓精度：≤±0.5%；

9 穩流精度：≤±0.5%；

10 紋波系數：≤±0.1%；

11 轉換效率：≥94%；

12 功率因數：≥0.92；

13均流不平衡度：≤±3%；

14 可聞噪聲：≤45dB；

直流系統參數計算

1、系統負荷電流計算

?交流正常時負荷電流計算

正常工作電流 = Σ控制負荷電流 + 0.2 * Σ儲能合閘機構電流

?交流停電時負荷電流計算

停電工作電流 = Σ控制設備電流 + 0.2 * Σ儲能合閘機構電流 + 事故照明

2 、系統電池容量選擇

?根據沖擊負荷決定最小電池容量（采用儲能合閘機構不需要此項計算）

鉛酸免維護閥控電池容量 > 0.5 * 單次最大沖擊電流

鎘鎳電池容量 > 0.2 * 單次最大沖擊電流

?根據交流停電待機時間確定電池容量

電池容量 > 停電時負荷電流 * T（小時）* δ1（修正系數1）* δ2（修正系數2）

δ1 = 1 ( T >= 10 )

δ1 = 1.1 ( 5 <= T < 10 )

δ1 = 1.2 ( 3 <= T < 5 )

δ2 = 1.0 ( 108節/2V電池 )

δ2 = 1.2 ( 104節/2V電池 )

確定電池容量

電池容量 = 計算電池容量最大值 * 電池老化系數（1.2）* 設計余量（1.0 – 1.3）

根據電池容量規格向上取整電池容量

3 、整流模塊電流計算

整流模塊電流 = 正常工作電流 + 電池充電電流

電池充電電流 = 0.1 * 電池容量 （鉛酸免維護閥控電池）

電池充電電流 = 0.2 * 電池容量 （鎘鎳電池）

4 、充電模塊選擇

充電/浮充電裝置采用多個高頻開關電源模塊并聯，N+1熱備份工作。高頻開關電源模塊數量配置可按如下公式選擇（即確定N的數值）。

N ?≥ （最大經常性負荷 + 蓄電池充電電流）/ 模塊額定電流

例如：直流電源系統電壓等級為220VDC，蓄電池容量為200Ah，經常性負荷為4A（最大經常性負荷不超過6A）。

充電電流(0.1C10×200Ah) + 最大經常性負荷(約6A)＝ 26A。若選用K2B10L電源模塊3臺即可滿足負荷需求(N=3)，再加一個備用模塊，共4個電源模塊并聯即可構成所需系統。
